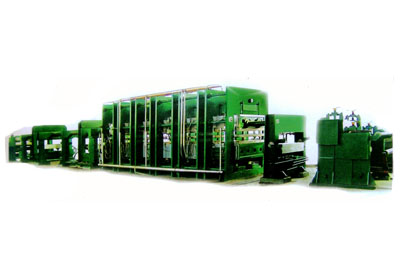

平板硫化机组

平板硫化机组用途及特点:

平板硫化机组适应于硫化普通橡胶输送带、尼龙输送带/PVC输送带、钢丝绳输送带等织物芯平行胶带。主机为框式结构,热板及柱塞均选用优质材料,加工精密,不易磨损,不易腐蚀,维修方便,工作压力稳定,调整方便。采用PLC控制,硫化过程可实现多程序自动控制,可自动检测和调节热板温度,提高了平板硫化机组控制水平,降低了劳动程度,提高了生产效率。
Multi-unit press

规格及型号
version

性能参数
parameters

XLB-1100×5700×2
XLB-1400×5700×2
XLB-1400×10000×1
XLB-1600×8500×1
XLB-1600×10000×2
XLB-2000×10000×1
XLB-1800×8000×2
XLB-1800×12000×2
热板规格(长×宽)(毫米)
Platen size(L×W) (mm)
1100×5700
1400×5700
1400×10000
1600×8500
1600×10000
2000×10000
1800×8000
1800×12000
公称总压力 (兆牛)
Total pressure (MN)
17.55
25.00
49.00
47.60
56.00
70.00
51.00
74.00
热板单位压力 (兆帕)
Pressure unit of plate (Mpa)
2.8
3.13
3.5
3.5
3.5
3.5
3.54
3.4
柱塞直径 (毫米)
Ram diamter (mm)
500
360
450
500
450
600
600
500
柱塞个数 (个)
Quantity of ram (mm)
5
10
20
14
18
16
12
18
柱塞最大行程 (毫米)
Max.ran stioke (mm)
520
400
300
300
400
300
600
400
夹持力 (兆牛)
Clamping force (MN)
0.50
0.72
0.90
0.6
1.20
1.20
1.20
1.20
拉伸力 (兆牛)
Tensioning force (MN)
0.40
0.60
0.80
0.5
1.10
1.00
1.00
1.00
1.10蒸汽压力 (兆帕)
Steam pressure (Mpa)
0.63
0.63
0.63
0.63
0.63
0.63
0.63
0.63
冷却水压力 (兆帕)
Pressure of cooling wate (Mpa)
0.3
0.3
0.3
0.3
0.3
0.3
0.3
0.3
用途
Application
输送带
输送带
输送带
输送带
输送带
输送带
输送带
输送带
控制方式
Conrol form
PLC
PLC
PLC
PLC
PLC
PLC
PLC
PLC
主外形尺寸
Overall dimensions of main (mm)
长 Length
5700
5700
10000
8500
1000
10000
2700
2000
宽 Width
1800
2350
2400
2980
2660
3100
8000
12900
高 Height
3305
4170
3580
3325
4120
4400
4500
3930

  1、系列机组

    平板硫化机组主机均采用框式结构,化整为零的迷宫式热板、新颖的隔热传压结构、柱塞缸或高压缸均选用优质材料,加工精密,不易腐蚀磨损,维修方便,工作压力稳定和调整方便,不泄漏且更换密封圈间隔长。控制系统采用HMI(人机界面)+PLC(程序控制器)控制方式,硫化过程可实现多程序自动控制,可自动检测和同步调节热板温度,排气周期自控、实现多缸同步和稳定控制各项温度、压力、张力、扭矩、行程、动作、安防等近千种数据,极大提高了平板硫化机组自动化控制水平,降低了劳动强度,提高了生产效率。根据需要,可以方便地组成网络组态控制。

    平板硫化机组主要由钢丝绳导开预张紧机、钢丝绳液压张紧恒张站、分梳装置、移动式冷压成型机、驱动检查车、垫布卷取机、尼龙带导开架、前伸长夹持机、单层(双)平板硫化机(主机)、主机液压系统、后固定夹持机、五辊式拉伸牵引装置、切割装置、成品卷取机和电气控制系统等十数种台(套)设备组成‘硫化机’。

    2、工艺适应性

    该系列机组可以适用三种输送带生产工艺流程:

    第一种为钢丝芯绳输送带生产流程:钢丝绳导开预张紧机——钢丝绳液压张紧恒张站——分梳装置——移动式冷压成型机——驱动检查车——垫布卷取机——尼龙带导开架——前伸长夹持机——单层平板硫化机(主机)——主机液压系统——后固定夹持机——五辊式拉伸牵引装置——切割装置——成品卷取机 ‘硫化机

    第二种为尼龙带层输送带生产流程:垫布卷取机——尼龙带导开架——前伸长夹持机——单层(双)平板硫化机(主机)——主机液压系统——后固定夹持机——五辊式拉伸牵引装置——切割装置——成品卷取机。‘平板硫化机’

    第三种为普通织物(帆布)芯层输送带生产流程:移动式冷压成型机(固定、使用其生带导开装置)——普通织物(帆布)导开架——前伸长夹持机——单层(双)平板硫化机(主机)——主机液压系统——后固定夹持机——五辊式拉伸牵引装置——切割装置——成品卷取机 。‘平板硫化机
